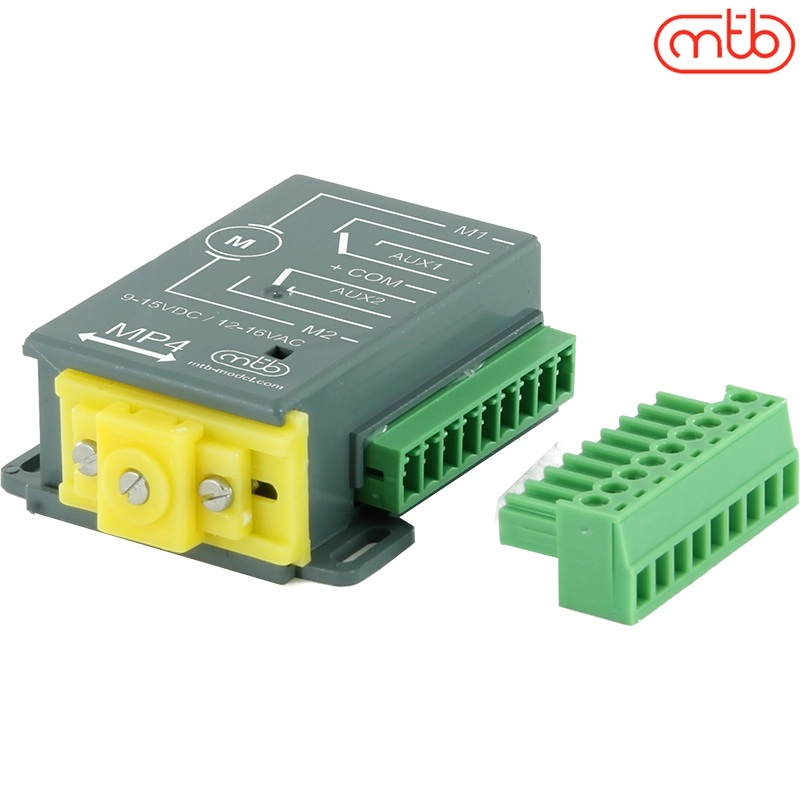

MTB přestavník MP4 motorický + 2P

• Náhrada za MP5
• Miniaturní rozměry
• Univerzální zapojení jako elektromagnetický nebo motorický přestavník
• 4 stupně zdvihu 3, 6, 9 a 12 mm
• Integrovaný dvojitý přepínací kontakt
• Pohodlná instalace s odnímatelným konektorem

Zdvih se nastavuje ve čtyřech stupních 3, 6, 9 a 12 mm, pozicí kolíku v unašeci. Kulisový mechanismus zajištuje plynulý dojezd do koncové polohy a její aretaci.

Zapojení přestavníku MP5 je univerzální - třívodicové (jako elektromagnety) nebo dvouvodičové (motorické přestavníky), lze tedy snadno nahradit původní typy bez změny elektroinstalace kolejiště. Kompatibilní s bežnými DCC dekodéry např. Lenz LS100, LS150 i dekodéry pro motorické přestavníky. Pro doplňkové použití je přestavník vybaven dvěma přepínacími kontakty s kapacitou 1A. Koncové spínače zajištují dojezd do polohy i po obnovení přerušeného napájení.

Manuál ke stažení zde.

Zapojení přestavníku

zapojení se 3 vodiči jako elektromagnetický přestavníkzapojení se 2 vodiči jako motorický přestavník
